隨著電力系統的發展，運行設備、高壓電纜及組合電器的電壓等級越來越高，試品電容量比較大，這樣試驗時所需容量就比較大。特別是110kV~500kV的SF6組合電器(GIS)和開關、高壓電纜及耦合電容器等，針對這些設備的交流耐壓試驗，如果使用傳統的試驗設備即試驗變壓器，則由于試驗所需容量大，試驗變壓器和調壓器的體積大且十分笨重，現場試驗極不方便。如利用變頻串聯諧振試驗裝置，則無論從輸入電源容量、設備重量和試驗電壓波形等各方面都具有相當?shù)膬?yōu)勢。

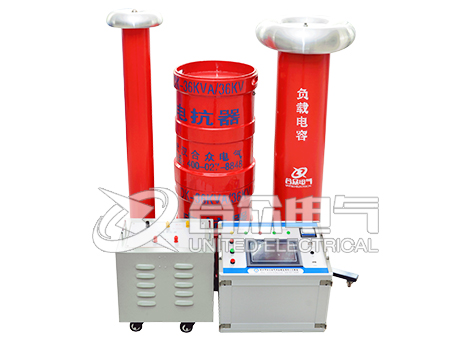

  武漢市合眾電氣生產的HZBP-BD變頻諧振耐壓試驗裝置廣泛應用于電力、鐵路電氣化、鋼鐵、機械、冶金、石油、化工等行業，適用于高電壓、大容量的容性試品的交流耐壓試驗。



  HZBP-BD變頻諧振耐壓試驗裝置試驗操作方法方法簡單，具體步驟如下：

  1、根據設備類型，按圖2中的試驗接線圖連接好設備，并認真檢查接地是否正確可靠。

  2、 請?jiān)敿?xì)閱讀《變頻諧振耐壓試驗裝置》，根據其操作說明進行試驗參數和保護的設置。

  3、選擇手動升壓或自動升壓試驗，然后進行參數設置，設置完參數后，再進行手動或自動尋找諧振點，找到諧振點后再升壓。

  4、升到試驗電壓后進行耐壓計時，時間到后系統自動降壓回零。

  5、關掉變頻電源的空氣開關。

  6、最后切斷外接電源。

  特別需提醒注意的是：試驗時，有關人員應加強對試驗設備和被試設備的監護，一旦出現異?，F(xiàn)象，應將調壓器迅速降壓，并同時斷開電源。

  武漢市合眾電氣設備制造有限公司是一家專業生產高壓試驗檢測設備的企業，公司以良好的信用和優質的產品贏得國內外廣大市場是客戶的一致好評。如有需要，歡迎電話咨詢。
