產品簡介 Product Introduction
*串聯諧振試驗裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

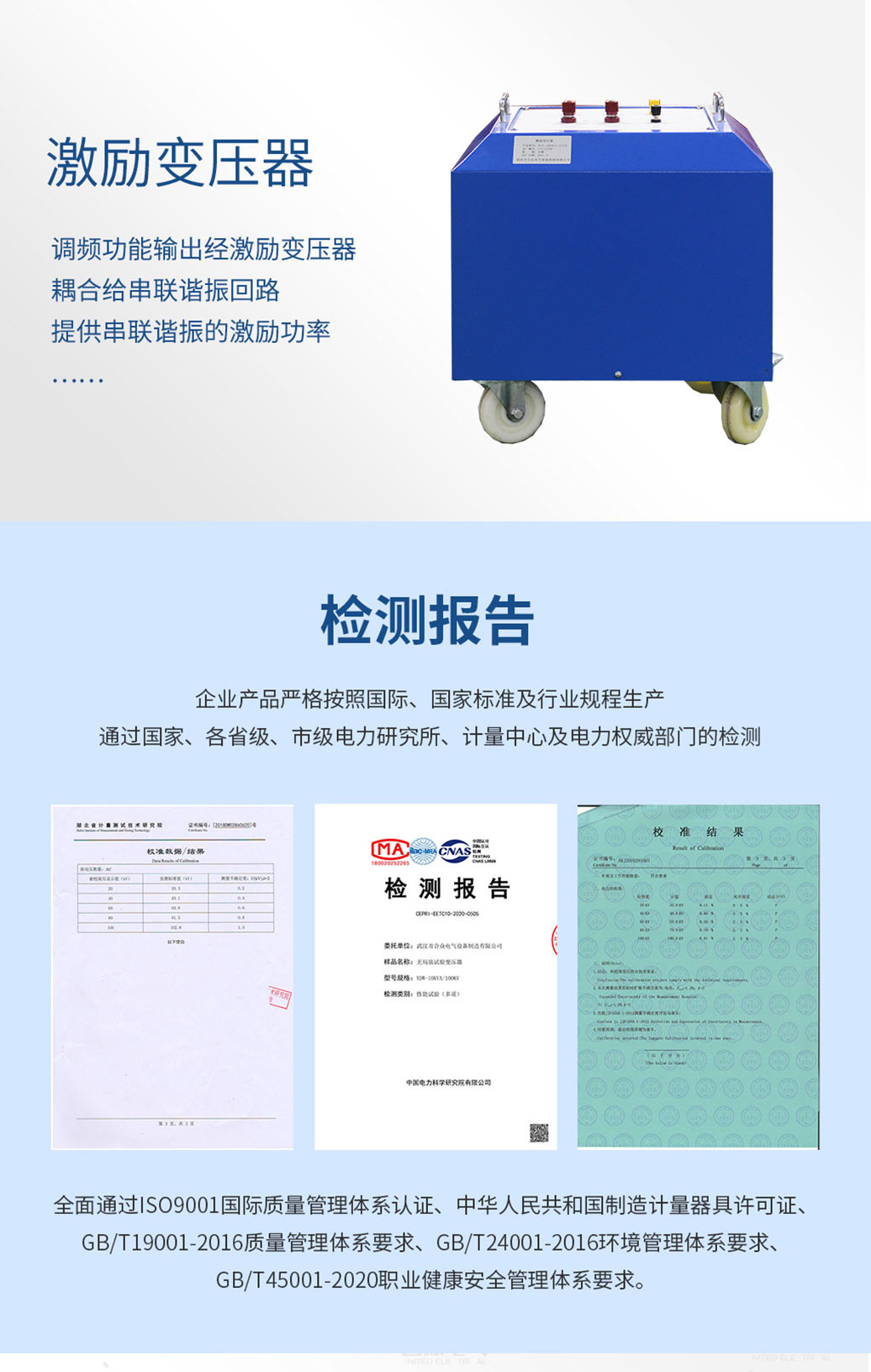

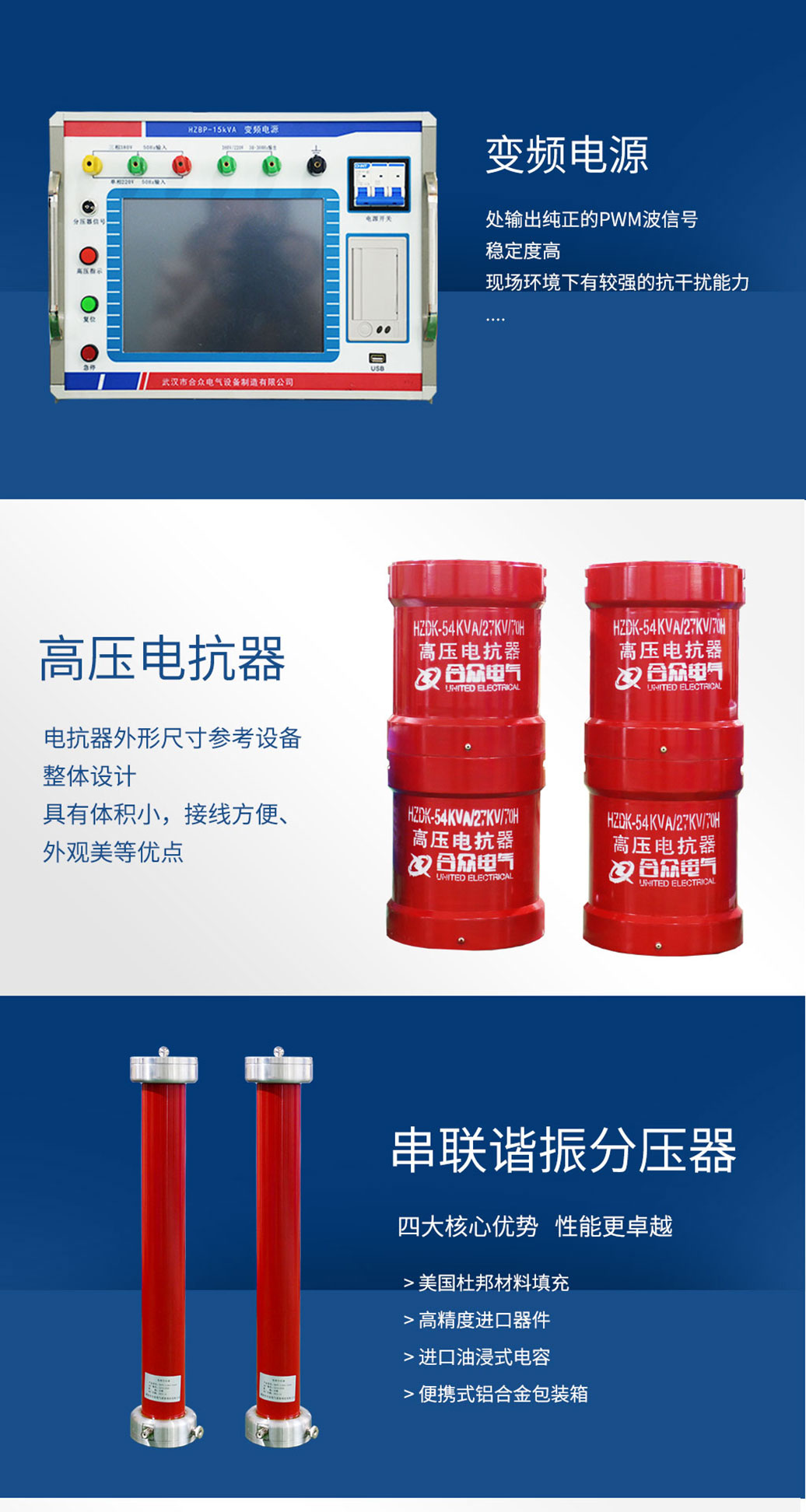

*該裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器（選配）組成。
產品別稱：串聯諧振、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振耐壓裝置、電纜耐壓串聯諧振裝置
產品特征 Product Characteristics
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作，以保護式品。
2、整個裝置單件重量很輕，便于現場使用。
3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度，工作模式為：全自動模式、手動模式、自動調諧手動升壓模式。
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
諧振系列工程試驗
廣泛用于電力、冶金、石油、化工等行業
適用于電力電纜、電力變壓器、高電壓的電容性試品的交接和預防性試驗

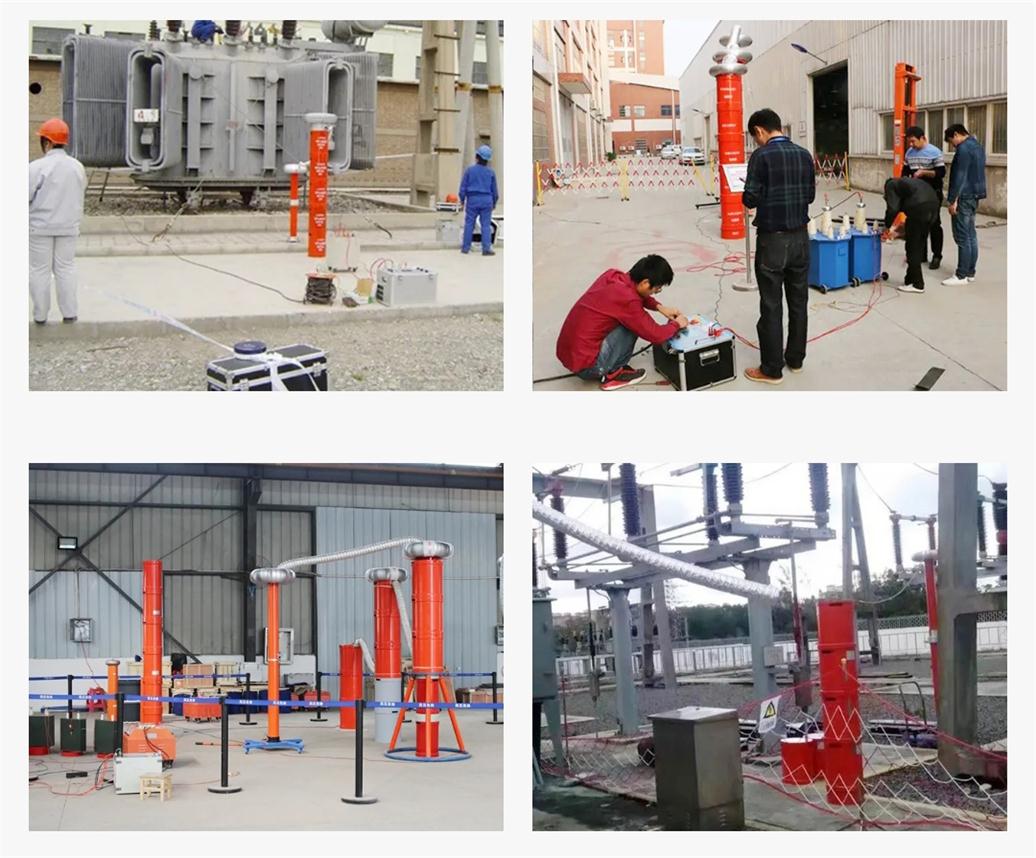

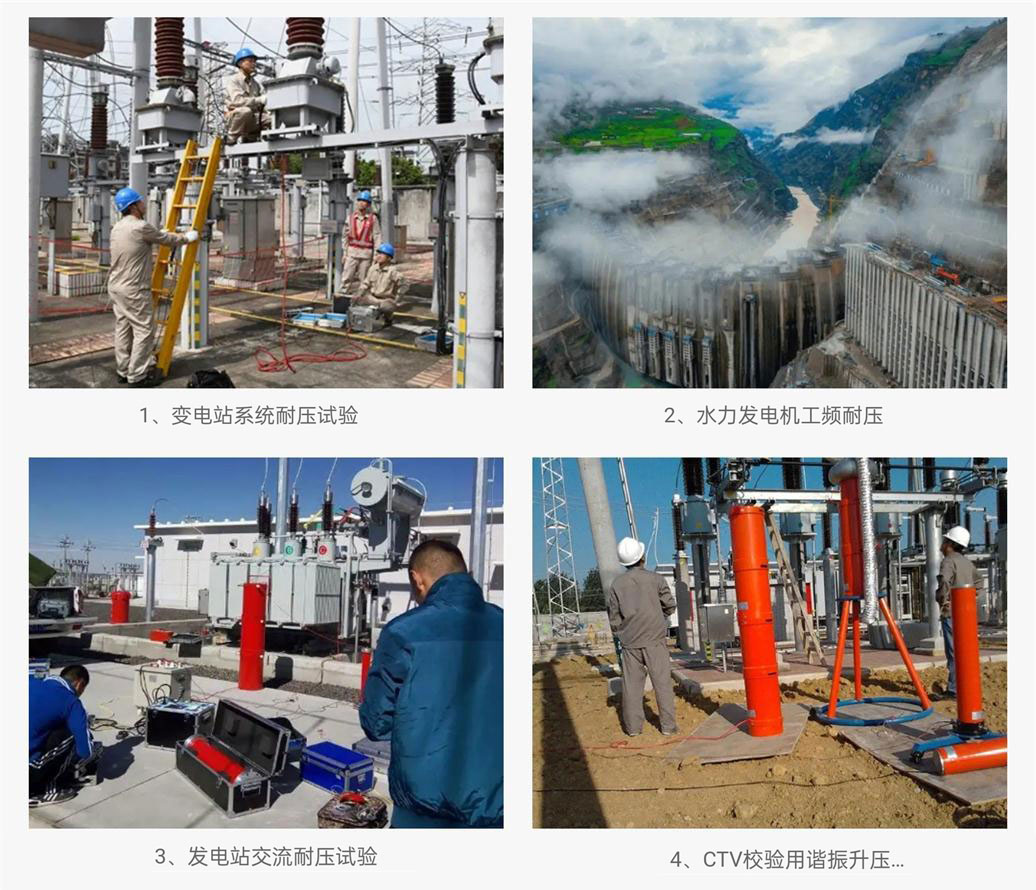

工程案例 Engineering Case
合眾電氣作為串聯諧振生產制造的老廠家，研發技術底蘊深厚，售后服務體系完備完善，目前已為千余家客戶提供過串聯諧振相關售后服務。
答疑解惑 Dispel Doubts
Q*長時間試驗時，諧振的高壓會逐漸緩慢升高，但是低壓不變？
A*諧振在達到試驗電壓之后，諧振的低壓和高壓都會停止升壓保持在當前電壓，但是由于諧振的被試品多為電容量較大的試品，在耐壓是特別是長時間耐壓時會存在容升現象，所以高壓才會出現逐漸緩慢升壓。
Q*諧振在升壓過程中，電壓達到一定的電壓后，高壓不再升高，但是低壓還在正常升壓，儀器界面上電壓波形為上下波動狀態？
A*諧振升壓，說明諧振和試品的匹配沒有問題，電壓沒有繼續升高，說明沒有達到試驗電壓，則不存在過壓保護，低壓在正常升壓，諧振的輸出正常功率也滿足。沒有出現失諧和擊穿，說明被試品的對地絕緣正常，排除以上故障，結合電壓上下波動的波形，則說明試驗中出現了放電，這個放電可能存在于諧振設備也可能存在于試品。
Q*諧振高壓無法升高到試驗電壓，但是電抗器和激勵變的理論都是可以滿足的？
A*諧振的高壓確實和電抗器的組合激勵變的輸出電壓選擇有關，但是也和整個由電抗器和被試品組成的諧振回路的功率因素品質因素Q有關系。如果整個系統的品質因素Q較低，則整套系統的大部分為無功功率，有功功率太小，那么必然高壓不可能升得很高。而品質因素Q和諧振的頻率f有關系，所以遇到上述情況，我們需要進一步調整電抗器組合，從而來改變頻率。
Q*有的諧振有補償電容，而有的諧振裝置沒有補償電容？
A*諧振裝置是基于串聯諧振原理的升壓裝置，其與整個回路的L和C有一定的關系，這里的L為諧振裝置的電抗器，C一般為被試品或?yàn)榈碾娙莘謮浩鞯碾娙?。則說明諧振裝置一般不需要補償電容。諧振的試驗對象是電纜，變壓器，開關，母線母排等，而我們常用的電壓等級從10-220kV升至更高，這么多的規格的試品，電抗器在匹配時可能會存在對于部分試品無法匹配諧振的問題，這是我們不能通過改變電感L和頻率f來解決，這是我們只能改變電容量C,則就需要補償電容。還有一種情況則是我們需要進一步滿足諧振頻率在工頻或近視工頻，我們也需要通過電容C來調整頻率，也是需要補償電容的。
