微機繼電保護測試儀的重合閘繼電器校驗。

  （1）方法一：（適用于PC機軟件操作）

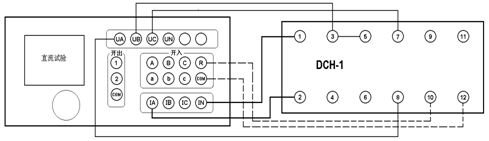

  微機繼電保護測試儀在直流試驗中，用手動試驗方式，設置 Ia 為中間繼電器保持電流，Uab為 220V（Ua為＋110V，Ub為－110V）作電容充電電壓，Uc為＋110V。按下“確認”，“開始”輸出220V 電壓。

  等待15－25秒重合閘電容充電充滿、信號燈亮后，將Uc電壓值改為－110V（在輸出狀態中，鼠標點擊Uc數值框，直接輸入－110，按回車鍵），即在第 7 端施加啟動電壓以啟動重合閘，微機繼電保護測試儀重合閘啟動后，等待重合閘時間到，接點動作，即可測出動作時間。

  注意：微機繼電保護測試儀若重合閘能充電但不能動作，請檢查保持電流是否有輸出。在充電期間，電流輸出回路是斷開的，所以測試儀的電流輸出開路指示燈亮。當重合閘動作時，測試儀的電流輸出開路指示燈應熄滅。
