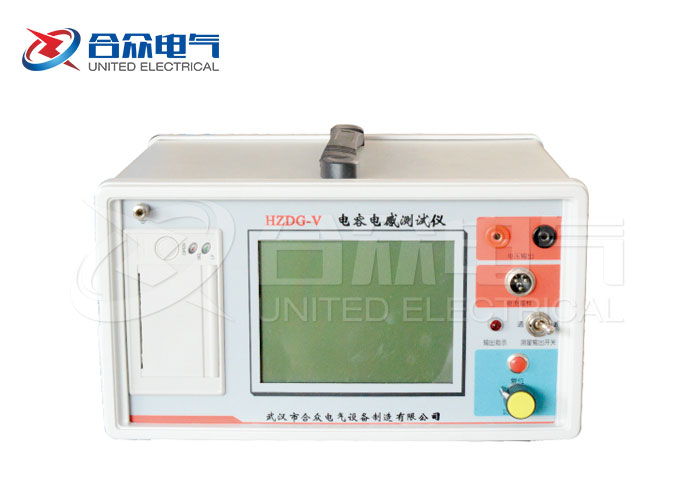

電力測試設備一般都需要正確接線才能使用，錯誤的接線不能正常使用，還可能有一定的安全隱患，合眾電氣一般都會提供詳細的說明書和售后培訓服務，下面合眾電氣專家舉例介紹，電容電感測試儀的接線方法。

  1、并聯電容器測量

  進行測試前，應按使用要求正確連接電源線及信號電纜。

  圖3 接線方式示意圖

  圖4 儀器現場測量實例
  （1）將測試電壓電纜一端接到儀器【測試電壓輸出端子】上；

  （2）將測試電流信號電纜插在儀器【測試信號輸入插頭】上；

  （3）接好測試儀器220V電源線；

  （4）將測試電壓電纜分別夾在被試電容器組兩極的連接母線上，鉗形電流取樣表卡在所需測量的單臺電容器的套管處；

  （5）閉合【電源開關】；

  （6）開機后，屏幕顯示第1屏 開機顯示；如果顯示白屏，請直接按復位鍵。

  將光標移至【設置】處，進入第3屏設置參數，將【等效阻抗】設為【并聯電容】模式。按【確認】鍵并存入設置值，回到主菜單。

  將光標移至【測量】，按【確認】鍵進入測量，將【電壓輸出開關】置于【通】的位置即進行電容測量，液晶屏幕上顯示的數據即是測量結果。

  （7）將鉗形互感器取下，卡于另一臺需測量的電容器上，直至該相測量完畢。

  （8）測試結束后，切斷電源，并將面板上所有開關恢復到測試前的狀態，拆除所有接線。

  以上是電容電感測試儀的接線方法，如果需要更多電力測試設備，請聯系合眾電氣在線客服，我們將竭誠為您服務。
