電力測試設備在沒培訓初次操作起來還是會有些難度的，一般從廠家買的都會有專業的技術人員上門培訓，同時每個設備是由操作指南和說明書等附件，下面合眾電氣舉例說明，有載調壓分接開關測試儀操作指南。

  （一）接線

  帶變壓器線圈測量

  如圖所示為一典型帶有載分接開關的電力變壓器原理圖

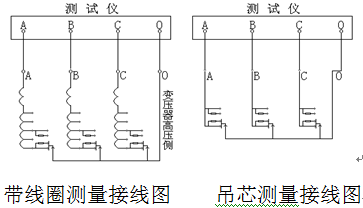

  帶線圈測量接線圖    吊芯測量接線圖

  將儀器內附的4根（紅、綠、黃、黑）大線夾取出來，用大線夾夾住變壓器高壓端子的A、B、C和中性點O端，將線的另一接線端子分別插入儀器面板上的A、B、C、O插孔。用小夾子將變壓器低壓側的A、B、C、O端子短路接地即可。

  上述介紹了有載調壓分接開關測試儀操作指南，如果需要更多電力測試設備，請在線聯系我們客服，我們將竭誠為您服務。
