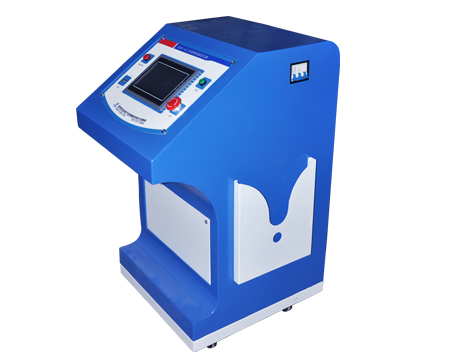

多倍頻電源發生器可以滿足以下試驗：220kV及以下電磁電壓互感器感應耐壓;35kV及一下配電變壓器感應耐壓(需配中間勵磁試驗變);可作為串聯諧振試驗裝置的變頻電源;(可作為工頻單相調壓器使用(滿足呈容性PT的感應耐壓試驗)。

  多倍頻電源發生器用途：

  1、10 ～220kV電磁式電壓互感器的感應耐壓試驗;

  2、10～35kV配電變壓器的感應耐壓試驗(需配中間勵磁試驗變);

  3、可作為串聯諧振試驗裝置的變頻電源;

  多倍頻電源發生器使用方法：

  1、帶調壓器(3kVA~10kVA)

  1) 按多倍頻電源發生器說明書接線圖連接、再根據被試品來調整過流保護電流值。

  2) 使調壓器在最低位置，合電源開關，零位指示燈亮，檢查是否缺相，啟動試驗臺。

  3) 調節調壓器使三倍頻輸出的電壓達到試驗電壓，用示波器測量輸出電壓波形、頻率及輸出電壓值，使之達到試品的試驗要求。

  4) 試驗完畢，調節調壓器使三倍頻輸出電壓為零，零位指示燈亮，再分閘。

  5) 切斷多倍頻電源發生器電源，試驗結束。

  2、不帶調壓器(10kVA~1000kVA)

  1) 按多倍頻電源發生器說明書接線圖連線，再根據被試品來調整過流保護電流值。

  2) 使電感在高位，開電源開關，檢查是否缺相，啟動試驗臺。

  3) 調節電感器手柄時電壓表升壓，當電流在最低電流時即產生諧振，達到試驗電壓值，測量輸出電壓波形、頻率及輸出電壓值直到達到被試品的試驗電源要求。

  4) 試驗完畢，調節電感手柄使達到高位置。

  5) 切斷電源開關，試驗結束。
