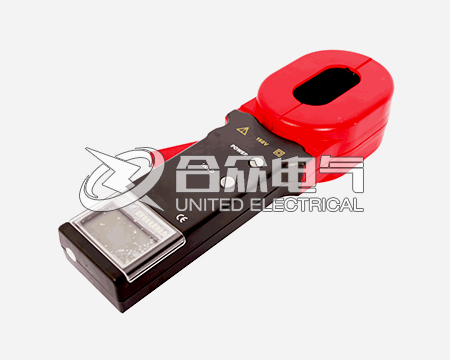

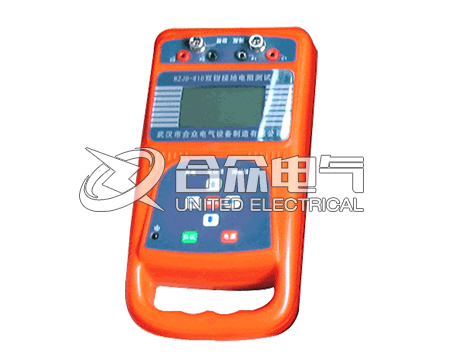

電力電氣檢測試驗中，常用的鉗型接地電阻測試儀，是用來測量任何有回路系統之接地電阻，儀器本身能產生一個電源電勢，在任何有回路系統中就能產生電流，因此其測量原理簡而言之是全電路歐姆定律，它測出的是這個回路系統的環路電阻值。

用鉗型接地電阻測試儀測量電力線路桿塔接地電阻方法簡單，測量結果可信度高，但只能用于有架空地線的高壓線路上，測量時待測桿塔只允許存在一條接地引下線，如各塔腳的地網是不連通的，應將其余各腳的接地引下線拆開后用臨時線與測量腳的引下線連通(連通點在鉗表之下)。通過對測量結果的分析，可以判斷出各塔腳的地網是否連通，接地引下線是否存在接觸不良的隱患。

根據測量原理就能引伸出正確的測量方法及正確分析測量結果：

1、待測桿塔的線路必須有多點接地，亦即是說必須有架空地線的線路方能采用，否則就不能構成式(2)的環路，即使存在某些環路，但環路內的各部分皆不能忽略時，式(2)便失去成立的依據，例如沒有架空地線的10kV線路桿塔，用此法測量可能沒有回路，或者可以通過另一只塔腳經大地構成回路，表頭雖有顯示，但并不是真正的接地電阻值。

2、待測桿塔在測量時只能存在一條接地引下線，110kV及以上線路一般有兩只(或四只)塔腳有接地引下線。當在1腳上測量，3腳的接地引下線不拆開，分為兩種情況：(a)兩只腳的地網是連通的，則1、3腳通過地網，塔身已構成一個電阻值很小的環路，見圖2(a)，把RX旁路了，這時將測得很小的數值，例如1Ω，此值實際上就是兩腳間地網及塔身構成的回路電阻值，實際接地電阻即使很大亦不會被發現，這將會留下安全隱患。(b)如兩只腳的地網不連通，如圖2(b)，則1、3腳各有自己的接地電阻，測1腳時，3腳相當于一基相鄰桿塔，對測量結果幾乎沒有影響。如將3腳的接地引下線拆開后用臨時線與1腳引下線連接(在鉗形表之下)，如圖2(b)虛線所示，相當于加大了1腳的地網，測量值應有明顯降低，此值才真正是待測桿塔的接地電阻RX的值。

常用鉗型接地電阻測試儀使用注意事項：

1、用傳統的電壓電流法測試時是否解扣了(即是否把被測接地體從接地系統中分離出來了)。如果未解扣，那么所測量的接地電阻值是所有接地體接地電阻的并聯值。

測量所有接地體接地電阻的并聯值大概是沒有什么意義的。因?yàn)槲覀儨y量接地電阻的目的是將它與有關標準所規定的一個允許值進行比較，以判定接地電阻是否合格。

2、用ETCR2000系列鉗表所測得的接地電阻值是該接地支路的綜合電阻。它包括該支路到公共接地線的接觸電阻、引線電阻以及接地體電阻。而用傳統的電壓電流法在解扣的條件下，所測得的值僅僅是接地體電阻。

常見鉗型接地電阻測試儀的各類誤差處理：

1、標準電流表引入的誤差S1:由于被檢電流最高精度為0.5%,因此選用0.1級標準電流表即可。

2、標準電壓表帶來的誤差S2:由于被檢表精度不高,選用0.05級標準電壓表即可滿足要求?？紤]到所測電壓較小,其測量誤差一般不超過±0.5%。

3、標準電壓表輸入阻抗帶來的誤差S3:因所測電阻均為1Ω以下,相對而言,標準電壓表輸入阻抗帶來的誤差完全可以忽略不記。

4、電阻引入的誤差S4:用此法檢測，接入的電阻并不作為標準,僅作為被檢表與標準表測量的一個載體,因此該電阻的精度并不影響測量結果,影響測量結果的主要因素是電阻的穩定性,由于所接電阻大電流的要求,此電阻通常是由專門的材料和工藝定做而成,對其穩定性有一定的要求,加之被檢表和標準表幾乎是同時測量,因此電阻穩定性引入的誤差可忽略不記。
