電流互感器是電氣測量中一種常用設備。利用互感器的變比關系將大電流變成小電流，是測量儀表不用直接接到被測的線路上，同時二次回路可以按需要接成任何方式的接線圖，以滿足計量、繼電保護、自動控制等方面的要求。電流互感器廣泛應用于電力系統、工礦企業中，本文主要介紹了減小電流互感器誤差的方法措施及對互感器誤差的分析總結。

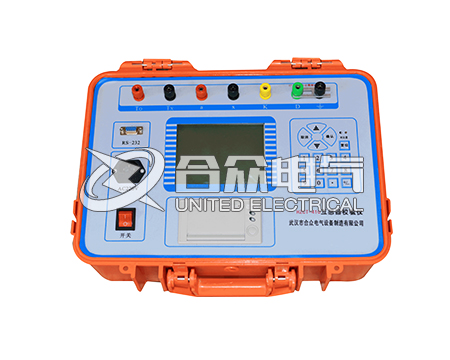

互感器校驗儀

  電流互感器誤差分析

  1、比差和角差是測量用電流互感器的主要特性，而飽和系數則是繼電保護用互感器的主要特性。

  2、二次線圈的內阻和漏抗、二次線圈的匝數，鐵芯的導磁性能、鐵芯的截面是影響電流互感器誤差的內部因素;二次電流、二次負載的大小和功率因數以及頻率是影響電流互感器誤差的外部因素。

  3、測量用電流互感器在選用時通常不進行誤差校驗，只在產品設計或運行時進行誤差計算或誤差測試;選用設計時一般根據其準確度等級和二次負載選擇二次連接導線截面，保護用電流互感器一般按10%誤差曲線(或伏安特性曲線)進行誤差校驗或短路電流倍數和二次連接負載的校驗。

  電流互感器的誤差校驗推薦采用武漢合眾電氣生產的HZCT-410互感器現場校驗儀，電流互感器校驗儀是以高端測試技術，大規模電子線路設計以及符合國家相關規程，電流互感器校驗儀采用遞推法測量電流互感器誤差，方便現場開展計量裝置現場檢定工作。此電流互感器校驗儀可測量電流1%～200%間任意百分比的比差和角差。

  減小電流互感器誤差方法

  勵磁電流是造成電流互感器誤差的主要原因，因此減小勵磁電流就可以減小互感器誤差：

  1、采用高導磁率的材料做鐵芯，因?yàn)殍F心磁性能不但影響比差和角差，也影響飽和倍數。

  2、增大鐵心截面，縮短磁路長度;增加線圈匝數。增減鐵心截面或線圈安匝會相應增大和減小飽和倍數，在采取增加鐵心截面或線圈安匝以改善比差和角差時，必須考慮到對飽和倍數的影響。

  3、限制二次負載的影響。在現場一般用增加連接導線的有效截面的方法，如采用較大截面的電纜，或多芯并聯使用，以減少二次負載的阻抗值，還可以把兩個同型號、變比相同的電流互感器串聯使用，使每個電流互感囂的負載成為整個負載的一半。

  4、適當增大電流互感器變比。在現場運行中選用較大變比的互感器。
